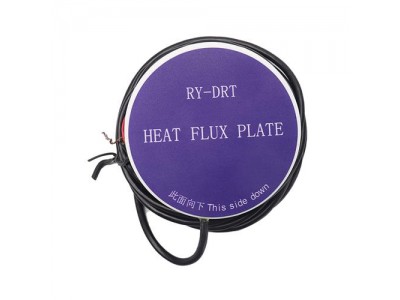

热通量传感器（圆）

土壤热通量传感器（圆）（又称“土壤热通量板”、“热流计”）主要用于测量土壤的能量平衡和土壤层的热传导率。土壤热通量传感器采用热电堆测量温度梯度，该热电堆由两种不同的金属材料组成。热电堆探测器接受热辐射，热辐射能使两个不同材料的结点之间产生温差电势。热通量传感器以电压的形式输出，电压正比于热通量，其输出电压为毫伏信号，该毫伏信号由数据采集系统读取。

热通量传感器的输出辐射量为W/m2，通常用G表示：

G=mv  灵敏度系数

每个土壤热通量传感器分别给出标定过的灵敏度系数。

在使用过程中，一定注意热通量传感器的正反面，正确的放置是正面朝上，因为土壤表面在吸收太阳净辐射量之后，借分子传导的形式吧能量传入土壤的深层，使土壤下层增温，也即是说热量自地面向下输送，这时的土壤热通量为正值；反过来，当土壤表面温度低于深层温度时，热量将由土壤的深层输出，这时的土壤热通量为负值。这种过程称之为土壤中的热量交换过程。

一年之中，土壤热通量随着季节的变化而变化，夏季土壤热通量为正值，即有热量进入土壤层中，而且量值较大；冬季则热通量为负值，土壤中的热量向大气释放，但量值较小。

技术参数

工作温度 -40℃~+55℃

灵敏度 15~60w/（m2mv）

量程 ±100w/m2

信号范围 ±5mv

精度 ±5%（读数的）

传感器 热电堆



产品尺寸

安装与维护

热通量传感器（圆）的安装应该选择研究范围内的具有代表性的地方，如果地表层比较复杂，应该将传感器放置在比覆盖面较低、土壤热通量比较均衡的有效部位。

首先，用一个小铲子挖一个垂直的坑，根据用户的要求确定热通量传感器到地面顶部的距离，然后再坑的侧面用小刀挖一个水平切口，尽量保持土壤表层完成无损，或最小限度的不被破坏，将热通量传感器插入水平切口处。为了测得精确的土壤热通量，必须保证热通量板与土壤充分接触。

切记，不要把热通量板的输出导线直接引向土壤表层，应将热通量板的输出的一小段导线埋在土壤中，以减少输出导线的热传导。

所有传感器安装完成后，一定要把挖出来的土壤尽快恢复原位。

如果使用数字电压表测量，测得的电压值除以土壤热通量的灵敏度系数，即为辐射量。

   辐射量=实测mV*1000/灵敏度系数=W/㎡

3 仪器的成套性

1.热通量传感器（圆）一台

2. 使用说明书一份

3. 检定证书一份

4. 合格证一份



4 储存

在相对湿度80%以下。且不得有腐蚀性，挥发物的室内储存。

5. 维护

  热通量传感器需要最小限度的维护，每月只需检查一次，严禁传感器的输出导线被动物咬损或受到严重的腐蚀。



质保及售后：

保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。

售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
